太阳能独立跟踪系统三维动画制作项目

猎光D1多推杆单轴2P独立跟踪系统三维动画制作分镜截图
本案三维动画虚拟仿真的方式体现安装施工流程过程，更详细展示施工细节，它不受时间、空间、地
点、对象的限制，完全可以还原产品使用的场地，运用三维表现形式把复杂施工细节流程内容、用集
中、简化、形象、生动的形式表现出来。三维动画技术模拟出真实物体的方式使其成为一个有用的工
具。由于其精确性、真实性和可操作性，应用在次施工安装领域。三维动画可以在施工动画中，运用
特效制作（如爆炸、烟雾、下雨、光效等）、等等，不受限时空影响等。

打桩：将立柱打入地面
增加灌注桩作为基础的特写）

安装步骤2#
安装立柱顶座

安装步骤3#
安装轴承座
特写：（全铝轴承座，一体成型无焊接，高强度，施工便捷）

安装步骤4#
放置塑料轴承
安装步骤5#

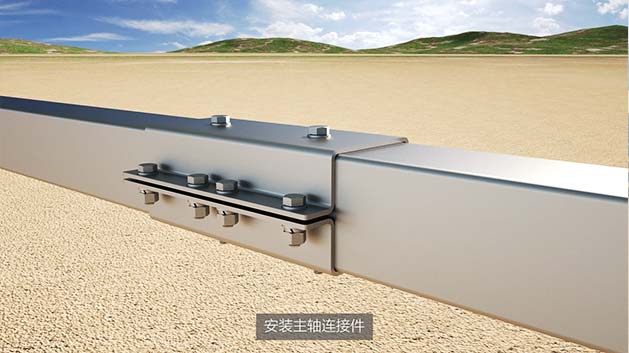

安装主轴（包括主轴连接件）
特写（主轴连接件：一侧采用自锁模式，只需人工锁紧一侧螺栓，方便施工，节省人工成本）
安装步骤6#

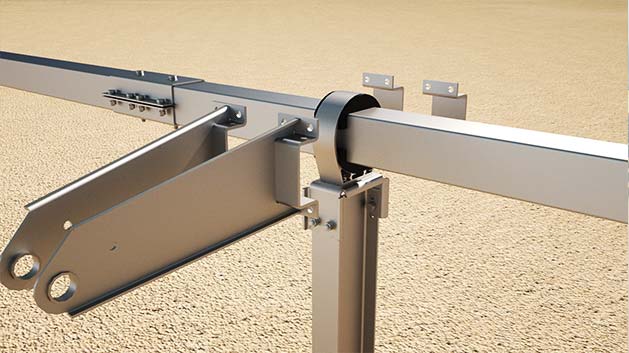

安装轴承挡板

安装步骤7#

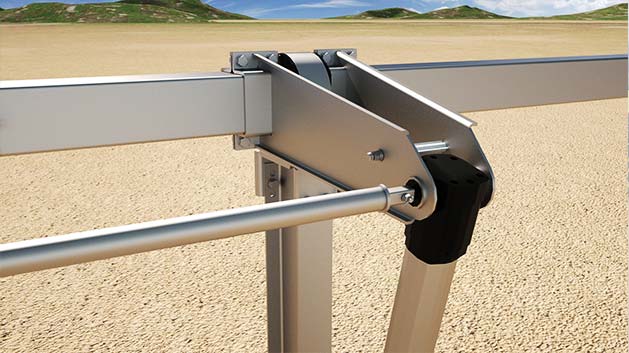

安装推杆摆臂、推杆座
安装步骤8#

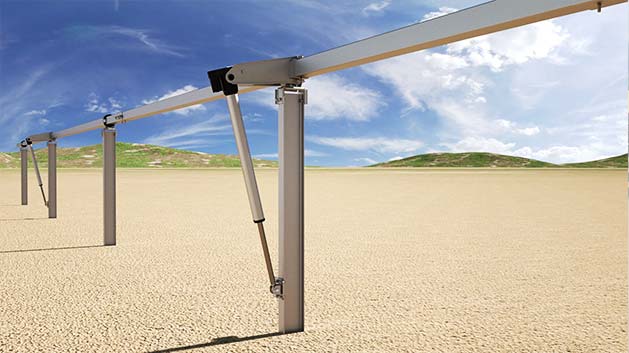

安装电动推杆（中间位置的推杆为带电机推杆，两侧位置的推杆不带电机）
安装步骤9#

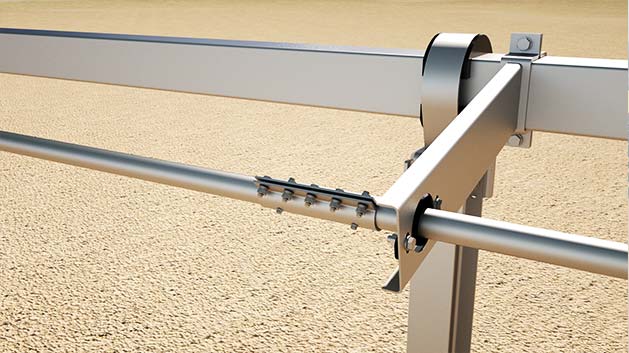

安装传动轴
安装步骤10#

安装檩条
特写：（专利组合式檩条，工厂预组装，减小现场安装量）
安装步骤11#

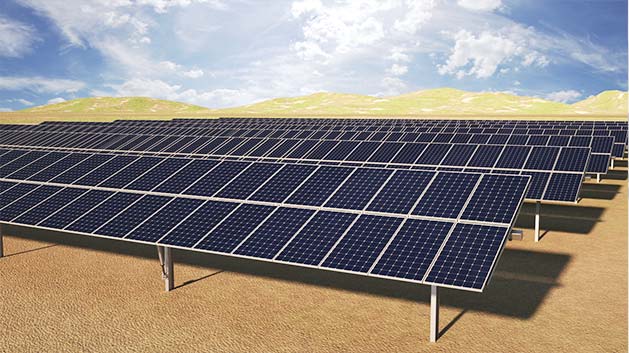

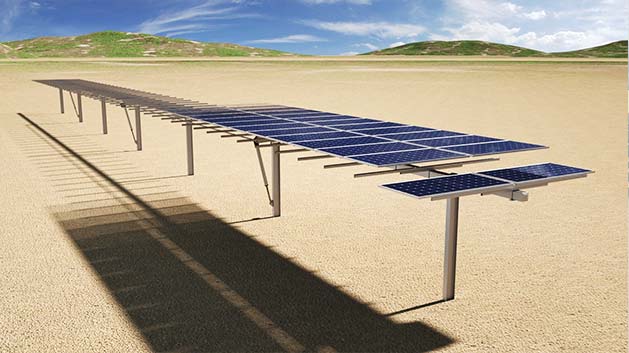

安装组件
（所有组件都落完之后，可以字幕体现：单排最多可安装2*60片组件）
安装步骤12#

安装天线
备注：单个排列都安装完后，可以让整个排列转动起来，区间在±50°，
